工艺要求

1、要求扶梯启动运行平稳。
2、加速性能好，启动转矩大，过载能力强。
3、当变频器调速系统出现故障时，自动切
换到工频运行，保证扶梯输送功能正常。

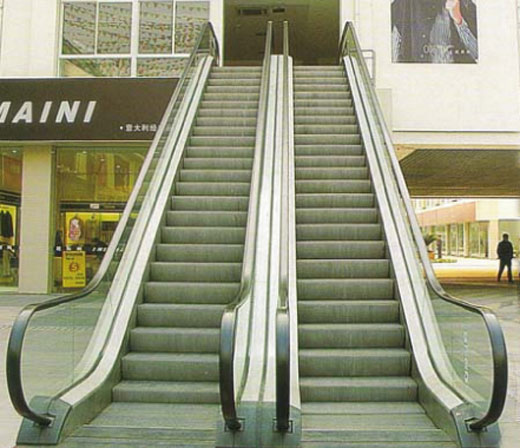

自动扶梯

系统配置

      SINE308系列开环矢量节能控制器具有变频调速和工频/变频切换功能，含自动扶梯专用功能，内置制动单元，根据电机功率加装制动电阻。

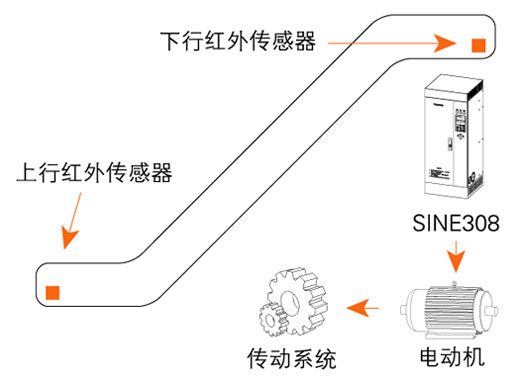

自动扶梯控制原理

工作原理

      有客流时，红外传感开关被触发，扶梯立即平稳加速到设定频率1，高速运行；电梯高速运行时，控制器内置计时器开始计时，若在设定的时间段内再无乘客通过电梯，扶梯自动切换到设定频率2，低速运行；若在设定的时间段内，有乘客重新触发红外传感开关，计时器将重新计时。

系统特点

1．自动扶梯运行速度可设定，启动运行平稳。
2．保护功能完善，具有故障自动复位和工频/变频转换功能，即使节能控制器有故障也不影响设备连续工作。
3．有人乘坐时变频器高速平稳运行，无人乘坐时变频低速平稳运行，高效、节能、舒适。
4．冲击负载：180%电机额定转矩，2秒内不跳脱；低频转矩：0.00Hz，150%额定转矩输出。
