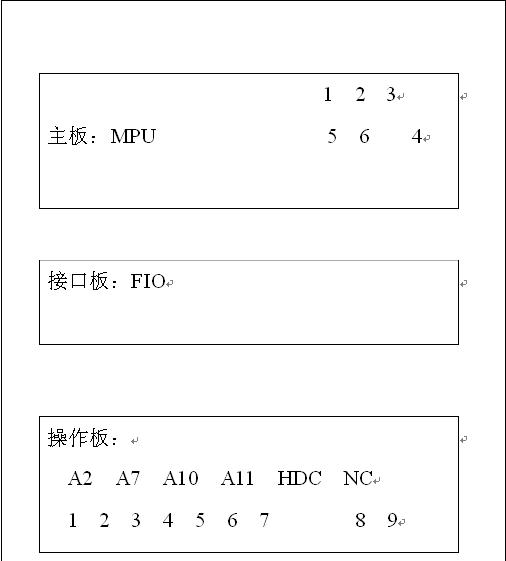

一、机房控制柜平面图（正面）：

二、机房检修操作：

1、               将控制柜操作板上8号扭子开关朝上，此时为机房检修状态。（8号扭子开关朝下为正常状态）

2、               再将主板上5号扭子开关（S9）朝上或朝下按住不放，电梯将以检修速度向上或向下运行。

三、故障清除操作：

显示器上显示EE表示有故障记录，保养时需要清除，否则将出现故障记录过多而保护死机。此时将主电源关闭，按住主板上4号键不放再送电，一般情况下可复位，若不能复位就要作故障清除，方法如下：

1、            按主板上1号键2下显示00；

2、            按主板上2号键n下使显示器显示0E；

3、            按主板上3号键1下显示E0；

4、            按主板上2号键1下使显示器显示E1；

5、            按主板上3号键1下，再按2号键1下显示E0；

6、            按主板上2号键2下使显示器显示E2；

7、            按主板上3号键1下显示0E；

8、            按主板上4号键强制返回，故障清除操作结束。

注：操作板上9号键是故障记录开关，正常时开关朝上，否则故障记录很快将出现保护死机。

四、短接安全回路操作：

当显示FD时表示安全回路断开，此时安全继电器CC断开、操作板上面的那个指示灯熄灭，首先检查安全回路供电保险管1F1（控制柜后面下排左起第6个）是否熔断；检修需要短接时，请用下列方法：

1、            操作板上A2—A7短接：轿顶急停开关、轿内急停               开关、安全钳开关；

2、            操作板上A7—A10短接：上下极限开关、缓冲器开关、涨紧开关；

3、            操作板上A10—A11短接：限速器开关；

五、短接门锁回路操作：

当操作板上下面的一个指示灯熄灭，表示门锁回路断开，检修时需要短接请用下面方法操作：

1、            操作板上A11—HDC短接：厅门门联锁；

2、            操作板上HDC—NC短接：轿门门联锁；

3、            操作板上3号—4号短接：厅、轿门门联锁全短接。（3号、4号千万不能与7号短接！！！ 否则将烧坏二至三块电脑板！！！）

六、控制柜内左接线排名称：

1、            最上面是旋转编码器接线；

2、            B1、B2是抱闸线圈接线；

3、            最下面是内选、外选接线。
