西门子PLC 四层电梯控制程序实例
    以下为本实例的梯形图

以下为STL

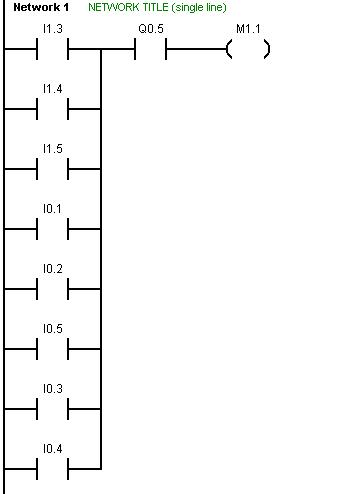

NETWORK 1     //以下是电梯向上运行控制
//
//NETWORK COMMENTS
//
LD I1.3
O     I1.4
O     I1.5
O     I0.1
O     I0.2
O     I0.5
O     I0.3
O     I0.4
A     Q0.5
=     M1.1

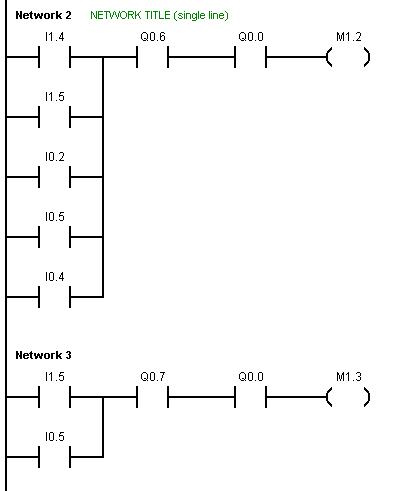

NETWORK 2     //NETWORK TITLE (single line)
//
//NETWORK COMMENTS
//
LD I1.4
O     I1.5
O     I0.2
O     I0.5
O     I0.4
A     Q0.6
A     Q0.0
=     M1.2

NETWORK 3
LD I1.5
O     I0.5
A     Q0.7
A     Q0.0
=     M1.3

NETWORK 4
LD M1.1
O     M1.2
O     M1.3
=     Q0.0

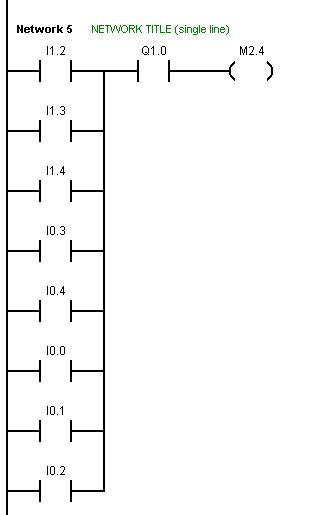

NETWORK 5     //以下是电梯向下运行控制
//
//NETWORK COMMENTS
//
LD I1.2
O     I1.3
O     I1.4
O     I0.3
O     I0.4
O     I0.0
O     I0.1
O     I0.2
A     Q1.0
=     M2.4

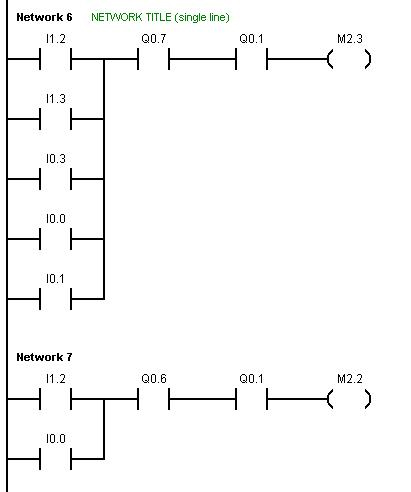

NETWORK 6     //NETWORK TITLE (single line)
//
//NETWORK COMMENTS
//
LD I1.2
O     I1.3
O     I0.3
O     I0.0
O     I0.1
A     Q0.7
A     Q0.1
=     M2.3

NETWORK 7
LD I1.2
O     I0.0
A     Q0.6
A     Q0.1
=     M2.2

NETWORK 8
LD M2.2
O     M2.3
O     M2.4
=     Q0.0
DI点：
I0.0 一层请求上楼；
I0.1 二层请求上楼；
I0.2 三层请求上楼；
I0.3 二层请求下楼；
I0.4 三层请求下楼；
I0.5 四层请求下楼；
I0.6 厢体到达一层；
I0.7 厢体到达二层；
I1.0 厢体到达三层；
I1.1 厢体到达四层；
I1.2 电梯内呼一层；
I1.3 电梯内呼二层；
I1.4 电梯内呼三层；
I1.5 电梯内呼四层；
I1.6 开厢门按钮；
I1.7 关厢门按钮；
I2.0 厢门开到位；
I2.1 厢门关到位；
DO点：
O0.0 厢体向上运行；
O0.1 厢体向下运行；
O0.2 厢体停；
O0.3 开厢门；
O0.4 关厢门；
O0.5 当前厢体在一层；
O0.6 当前厢体在二层；
O0.7 当前厢体在三层；
O1.0 当前厢体在四层。
