一、产品选用指南

1.1 产品定义

是一种带有循环运行梯级，用于向上或向下倾斜输送乘客的固定电力驱动设备，它具有连续工作，运输量大的特点。因此广泛用于人流集中的地铁、车站、机场、码头、商店及大厦等公共场所的垂直运输。其结构主要由梯级、梯级驱动装置、驱动主机、传动部件、紧张装置、扶手装置、金属结构、梯级导轨、上下盖板、梳齿板、安全装置及电气部分等部件组成。

1.2 产品分类

1.2.1 按扶手装饰分类

1）全透明式：指扶手护壁板采用全透明的玻璃制作的自动扶梯，按护壁板采用玻璃的形状又可进一步分为曲面玻璃式和平面玻璃式。

2）不透明式：指扶手护壁板采用不透明的金属或其他材料制作的自动扶梯。由于扶手带支架固定在护壁板的上部，扶手带在扶手支架导轨上作循环运动，因此不透明式其稳定性优于全透明式。主要用于地铁、车站、码头等人流集中的高度较大的自动扶梯。

3）半透明式：指扶手护壁板为半透明的，如采用半透明玻璃等材料的扶手护壁板。

就扶手装饰而言，全透明的玻璃护壁板具有一定的强度，其厚度不应小于6mm，加上全透明的玻璃护壁板有较好的装饰效果，所以护壁板采用平板全透明玻璃制作的自动扶梯占绝大多数。

1.2.2 按梯级驱动方式分类

1）链条式：指驱动梯级的元件为链条的自动扶梯。

2）齿条式：指驱动梯级的元件为齿条的自动扶梯。

由于链条驱动式结构简单，制造成本较低，所以目前大多数自动扶梯均采用链条驱动式结构。

1.2.3 按提升高度分类

1）小提升高度自动扶梯：提升高度3～10m；

2）中提升高度的自动扶梯：提升高度10～45m；

3）大提升高度的自动扶梯：提升高度45～65m。

1.3 规格

1.4执行标准

GB16899-1997《自动扶梯和自动人行道的制造与安装安全规范》

JB/T8545—1997《自动扶梯梯级链、附件和链轮》

1.5  产品的主要技术要求

1）提升高度 H

提升高度是指使用自动扶梯的建筑物上、下楼层间或地铁地面与地下站厅间的高度。

对于倾斜角为35°的自动扶梯，其提升高度不应超过6m。

2）名义宽度 Z₁

名义宽度是指梯级宽度的公称尺寸，通常为600mm、800mm和1000mm三种规格。

3）额定速度 v

自动扶梯在空载情况下的运行速度，是制造厂商所设计确定并实际运行的速度。

自动扶梯倾斜角α小于30°时，其额定速度不应超过0.75m/s ，通常为0.5m/s、0.65 m/s和0.75 m/s ；

自动扶梯倾斜角α大于30°，但不大于35°时，其额定速度不应超过0.5m/s。

  4）倾斜角α

梯级运行方向与水平面构成的最大角度，通常自动扶梯的倾斜角为30°和35°两种。

自动扶梯的倾斜角α一般不应超过30°，当提升高度不超过6m，额定速度不超过0.5m/s时，倾斜角α允许增至35°。

5）理论输送能力 t

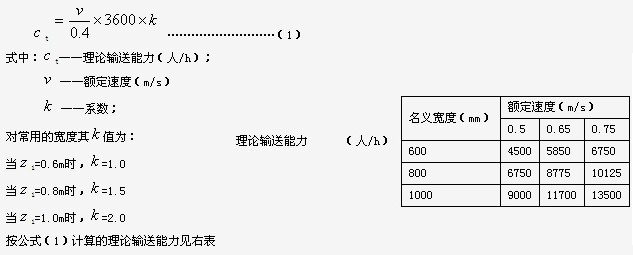

自动扶梯每小时理论输送的人数，按下式计算：

1.6  设计选用要点

1.6.1 自动扶梯的总体布置形式

自动扶梯的输送能力与其总体布置形式密切相关，应根据不同的使用要求，采用合理的布置形式，其基本布置形式有下列几种（见图）。

注：a、b、c三种布置形式，在同一时间内只能实现层楼间单向输送乘客，因此适用于客流量较小的小型商店和车站等处使用。

d和e两种布置形式，能实现同一时间内双向输送乘客，适用于客流量较大的大型百货商场等处使用。

1.6.2 自动扶梯的相邻区域

1）出入口的通行区域

在自动扶梯的出入口，应有充分畅通的区域，以容纳进（出）自动扶梯的乘客，该区域的宽度应大于或等于扶手带中心线之间的距离，其在深度方向，从自动扶梯的扶手带端部起，向外延伸至少2.5m。

若该通行区域的宽度达到扶手带中心距b1的两倍以上，则其深度方向尺寸可减至2m。

设计人员应将该通行区域视为整个交通输送系统的一部分，因此实际上有时需要适当增大。

2）梯级、踏板上方的安全高度

自动扶梯的梯级上方，应有不小于2.3m的垂直净通过高度。该净高度应沿整个梯级、踏板的运动全行程，以保证自动扶梯的乘客安全无阻碍的通过。

3）扶手带外缘与建筑物或障碍物之间的安全距离

扶手带中心线与相邻建筑物墙壁或障碍物之间的水平距离，在任何情况下均不得小于500mm，该距离应保持到自动扶梯梯级上方至少2.1m的高度处。

如果采取适当措施可避免伤害的危险，则此2.1m的高度可适当减少。

对平行并列布置或交叉布置的自动扶梯，为防止相邻自动扶梯运动引起的伤害，相邻两台自动扶梯扶手带外缘之间距离应大于500mm。

4）与楼板交叉处以及交叉布置的自动扶梯之间的防护

自动扶梯与楼板交叉处以及各交叉布置的自动扶梯相交叉的三角形区域，除了应满足上述3）的安全距离的要求外，还应在外盖板上方设置一个无锐利边缘的垂直防碰保护板，其高度不应小于0.3m，例如用一个无孔的三角形保护板。

如扶手带中心线与任何障碍物之间的距离大于或等于0.5m时，则不须采用防碰保护板。

5）自动扶梯上端部楼板边缘的保护

自动扶梯与上层楼板相交处，为了满足上述2）梯级、踏板上方的安全高度，在上层楼板上应开有一定尺寸的孔，为了防止乘客有坠落或挤刮伤害的危险，在开孔楼板的边缘应设有规定高度的护栏。

6）自动扶梯的照明

自动扶梯及其周边，特别是在梳齿板的附近应有足够的照明，室内或室外自动扶梯出入口处地面的照度分别至少为50lx或15lx。
