A、制绳钢丝
a、 制绳用钢丝应符合GB 8904-88《电梯钢丝绳标准用钢丝》的规定。
b、 制绳用钢丝抗拉强度级别配置应符合下表规定
钢 丝 强 度 级 别 的 配 制 抗 拉 强 度 级 别，N/mm2
单一强度级别 1570或1770
双强度级别 外层丝 1370
内层丝 1770
经供需双方协商，可提供其他钢丝强度配置的双强度钢丝绳标准。

B、绳芯
绳芯应由新的硬质纤维剑麻制成。经供需双方协商，绳芯也可用新的聚烯烃类(聚丙烯或聚乙烯)的合成纤维制成，按电梯钢丝绳代码叫PP芯。

C、电梯钢丝绳标准用润滑剂应具有防锈性

a、 电梯钢丝绳捻制方法 钢丝绳的捻法为右交互捻。需方如有其他捻法的要求，可在订货单内注明。
b、电梯钢丝绳标准股的捻制 股应捻制均匀，不得有损伤。中心钢丝的尺寸应具有足够的支撑作用，以使包捻的钢丝能均匀捻制。

绳的捻制
1 电梯钢丝绳标准，应捻制均匀，不得有松动的钢丝、变形的股。绳芯的尺寸应具有足够的支撑作用，使包捻的股能均匀捻制。 在无载荷情况下开卷，钢丝绳不得呈波浪状。
2 钢丝绳应不松散。
3 钢丝接头应用对头电焊，直径等于或小于o.25mm可采用插接。
4 钢丝绳的润滑 钢丝绳表面应有薄而均匀的防锈油。需方如对钢丝绳涂防锈油有其他要求，可由供需双方协议规定。
5 力学性能

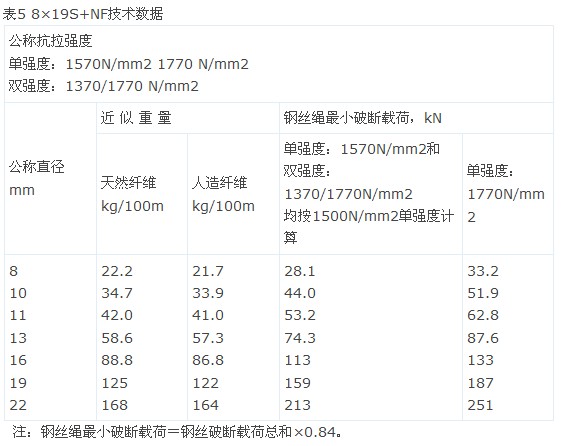

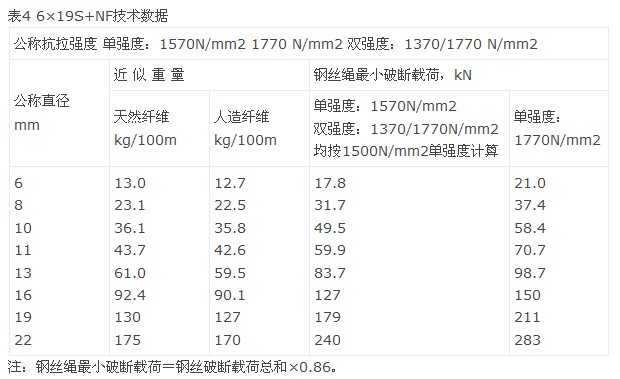

钢丝绳最小破断载荷 钢丝绳的最小破断载荷应符合表4和表5的规定。
钢丝绳中钢丝的试验
a.抗拉强度 试验钢丝数的95％应不低于GB 8904-88《电梯钢丝绳用钢丝》中规定的公称抗拉强度，低值钢丝(修约成整数)强度降低值不得大于50N/mm2。
b.扭转试验 试验钢丝数的95％应符合GB 8904-88规定的最少扭转次数，低值钢丝的扭转次数，不低于规定次数的75％(修约成整数)。
